Instrukcja obsługi R2płatnik

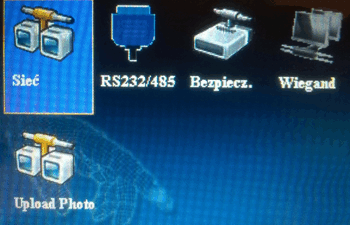

Czytnik należy podłączyć do sieci i ustawić wszystkie parametry połączenia, żeby był widoczny bezpośrednio w tej sieci. W menu głównym czytnika po wybraniu pozycji Połącz mamy do dyspozycji następujące opcje konfiguracyjne:

• Sieć - komunikacja z czytnikiem poprzez sieć wymaga ustawienia:

  • Adres IP - adres czytnika w sieci domyślnie ustawiony jako 192.168.1.201, należy go ustawić jako wolny adres własnej podsieci (np. 192.168.0.10), w szczególności musi być inny niż adres komputera łączącego się z czytnikiem (np. 192.168.0.200)

  • Maska - maska podsieci domyślnie ustawiona jako 255.255.255.0, można ją zmodyfikować w przypadku innej konfiguracji podsieci

  • Brama - standardowo 0.0.0.0, należy ustawić jeśli komputer i czytnik są w innym segmencie sieciowym

  • Port - standardowo 4370 i taki należy pozostawić, żeby była łączność z modułem współpracy R2czytnik

  • Szybkość - standardowo ustawiona jako Auto, można ograniczyć do zadanej wartości, dostosowanej do sieci

• RS232/485 - parametry podłączenia z czytnikiem poprzez port szeregowy

• Bezpiecz. - dodatkowe zabezpieczenia łączności z czytnikiem

  • Nr urządz. - numer identyfikacyjny czytnika (domyślnie 1)

  • Klucz COM - kod dostępu do czytnika (domyślnie pusty lub 0)

• Wiegand - parametry połączenia dodatkowego zewnętrznego czujnika, podłączonego do czytnika, umożliwiającego rejestrację dodatkowego rodzaju zdarzeń (np. sam czujnik na wejściu połaczony z czytnikiem na wyjściu)

• Upload photo - parametry dostępowe do serwera zdjęć

Jeśli dany typ czytnika nie posiada lub nie udostępnia własnego menu i klawiatury, wtedy parametry dostępowe konfigurujemy programem narzędziowym, załączonym przez producenta wraz z czytnikiem (np. Enrollment&Management Software lub AccessControl Management Software). Podczas dostępu podajemy fabryczne ustawienia (Adres IP najprawdopodobniej 192.168.1.201, Klucz COM pusty). Jeśli fabryczne ustawienia nie pasują do naszej podsieci to podpinamy czytnik bezpośrednio do komputera, ustawiając w karcie sieciowej alternatywny adres IP na zgodny z podsiecią czytnika (np. 192.168.1.100). Po uzyskaniu połaczenia z czytnikiem programem narzędziowym zmieniamy adres IP czytnika, który po restarcie i przepięciu będzie już widoczny w naszej podsieci.

Po prawidłowej konfiguracji czytnika i sprawdzeniu jego widoczności w sieci (PING) przystępujemy do podłączenia modułu integracji. W module integracji R2czytnik musimy wpisać parametry połączenia (Adres IP, Nr czytnika, Kod COM) takie same, jak ustawiliśmy w czytniku (odpowiednio Adres IP, Nr urządz., Klucz COM) - patrz Instrukcja administratora - Współpraca z czytnikami RCP - Podłączanie czytników.
